接线端子

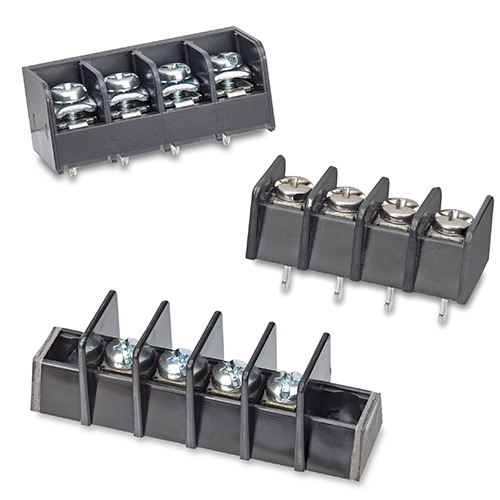

A2、LP2 和 CB2 栅栏式接线端子模块

伊顿的 A2、LP2 和 CB2 栅栏式接线端子模块是标准的薄型封闭式北美风格接线端子模块,中心间距为 0.375 英寸 (9.52 mm)。它们可提供 02 至 26 极,通过 UL/CSA 认证、符合 IEC 标准、获得 CE 认证。

北美风格
UL/CSA 认证、IEC 合规性;CE 认证
中心间距为 0.375 英寸 (9.52 mm)
规格
显示差异
仅显示不同点
隐藏空白功能
有关详细的规格信息,请参阅数据表。
额定值  A2:30 A,300 V;LP2:30 A,150 V;CB2:30 A,300 V
中心间距  0.375 英寸或 3/8 英寸 (9.52 mm)
配线范围  #12-22 AWG Cu
螺钉尺寸  #6-32 镀锌一字/十字型
扭矩额定值 9 lb-in.
底座  支座标准,便于助焊剂清洗
屏障之间的距离 0.32 英寸 (8.1 mm)
推荐的 PCB 孔径 0.076 英寸 (1.93 mm)
工作温度 最高 +105 °C (+221 °F),最低 -40 °C (-40 °F)
模塑材料  黑色,UL 等级 94V0 热塑性塑料
击穿电压  3400 V(A2 和 LP2);4100 V (CB2)。
机构信息 UL 文件 E62622,CSA 文件 47235;IEC 合规性;CE 认证
