接线端子

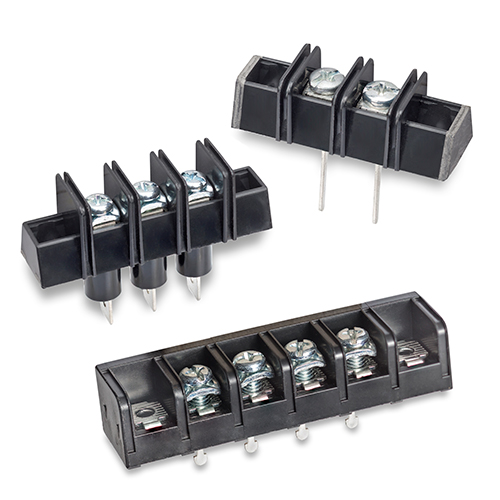

A3、LP3 和 CB3 栅栏式接线端子模块

伊顿的 A3、LP3 和 CB3 栅栏式接线端子模块是标准的薄型封闭式北美风格接线端子模块,中心间距为 0.437 英寸 (11.10 mm)。它们可提供 02 至 28 极,通过 UL/CSA 认证、符合 IEC 标准、获得 CE 认证。

北美风格
UL/CSA 认证、IEC 合规性、CE 认证
中心间距为 0.437 英寸 (11.10 mm)
规格
有关详细的规格信息,请参阅数据表。
额定值 A3:30 A,600 V;LP3:30 A,150 V;CB3:30 A,600 V
中心间距 0.437 英寸或 7/16 英寸 (11.10 mm)
配线范围 #12-22 AWG Cu
螺钉尺寸 #6-32 镀锌一字/十字型螺钉。
扭矩额定值 9 lb-in.
底座 支座标准,便于助焊剂清洗。
屏障之间的距离 0.32 英寸 (8.1 mm)
推荐的 PCB 孔径 0.076 英寸 (1.93 mm)
工作温度 最高 +105 °C (+221 °F),最低 -40 °C (-40 °F)
模塑材料 黑色,UL 等级 94V0 热塑性塑料
击穿电压 3500 V(A3 和 LP3);8200 V (CB3)
机构信息 UL 文件 E62622,CSA 47235;IEC 合规性,CE 认证
