电缆附件

伊顿 110kV 电缆附件

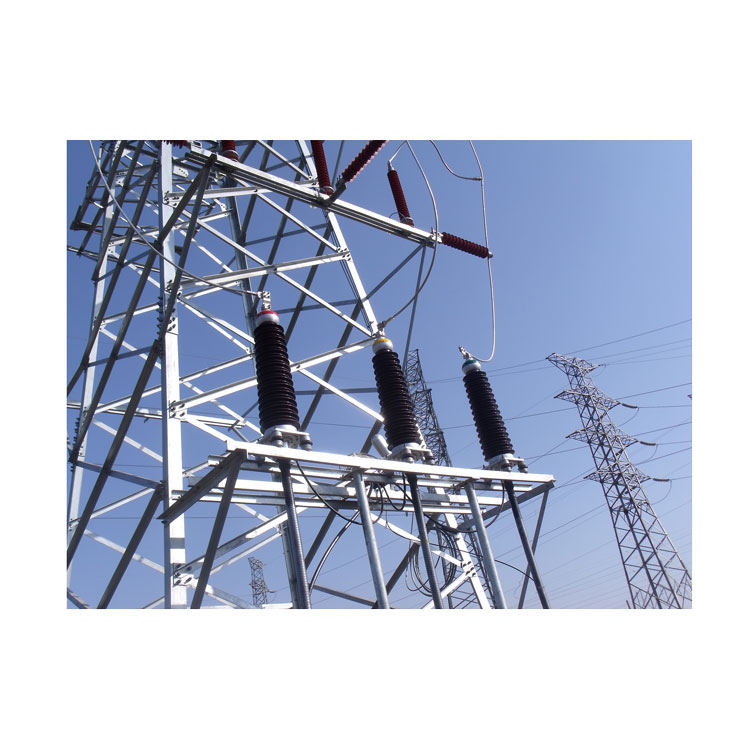

110kV电缆附件主要包含110kV户外终端、110kV GIS终端及110kV中间接头。户外终端用于XLPE电缆与架空线路的连接,种类有复合套管式户外终端、瓷套式户外终端与全干式户外终端。GIS终端用于XLPE电缆与GIS开关等设备的连接。

主要行业:电力,石化,钢铁,电子,新能源,地铁



伊顿 110kV 电缆附件产品样本



核心功能

  • 采用国际知名品牌特种LSR液体硅橡胶作为应力锥的主要绝缘材料及半导电材料,拥有卓越的成型性及电气性能
  • 户外终端采用特有的应力锥压板设计,避免用带材固定,不易老化;防雨罩及底板位置均采用双密封设计
  • 专属的尾管设计令干式终端牢牢固定在尾管上,力学性能表现佳、安装更灵活。可有效避免护套端口割伤附件
  • 中间接头铜壳采用锯齿形设计,可适用于各种规格的电缆



规格

电气参数

  110kV户外终端 110kV GIS终端 110kV中间接头
最大系统电压(Um) 126kV 126kV 126kV
交流耐压 160kV/30min 160kV/30min 160kV/30min
冲击耐压 550kV 550kV 550kV
局部放电 无可见局放@96kV 无可见局放@96kV 无可见局放@96kV
