断路器

Power Trip Management (PTM)

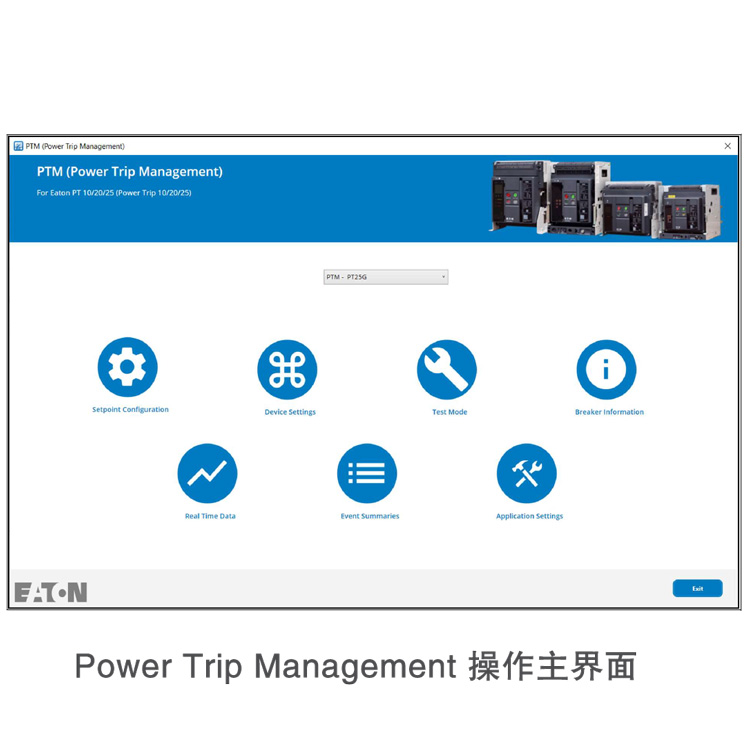

伊顿 Power Trip Management (PTM) 提供了一个整洁、直观的用户界面,允许用户进行出色的控制、测试和故障排除。该软件可免费下载并在任何电脑上运行。

设置和测试数据均可通过 USB 或连接的网络传送给脱扣器,无需使用专门的测试设备。

使用 Power Trip (PT) 脱扣器提供的历史事件摘要和实时数据可显著简化故障排除任务,节省客户的时间和金钱。





软件及用户指南下载

软件下载 PTM 23.09.07(适用于 Windows 32 位操作系统) – 2023 年 9 月发布 下载 ⬇
PTM 23.09.07(适用于 Windows 64 位操作系统) – 2023 年 9 月发布 下载 ⬇
用户指南 PTM 快速入门指南 中文版 下载 ⬇
PTM 快速入门指南 英文版 下载 ⬇

要安装 PTM,需要具有 Microsoft .NET Framework 4.8(已包含)和管理员权限。 由于每家公司的 IT 和安全策略各不相同,如果出现安装问题,可能需要当地 IT 部门协助解决。

查看 PTM 最终用户许可协议

如何采购许可证

图:捕捉波形界面 (Capture waveform screen)

Wave 物料号对照表

PTM-SW-WAVE

PTM-SW-WAVE-10

PTM-SW-WAVE-30

PTM-SW-WAVE-120

CAM-51256
CAM-51257
CAM-51258
CAM-51259
图:功能测试结果界面(Functional test results screen)

Test 物料号对照表

PTM-SW-TEST

PTM-SW-TEST-10

PTM-SW-TEST-30

PTM-SW-TEST-120

CAM-51260 CAM-51261 CAM-51262 CAM-51263
规格
  IZM6 空气断路器

特点

PT/10/20/25
设定值配置 读取 X
写入 X *
更改脱扣器设置 重置 - 诊断和数据^
LED、诊断和数据
实时时钟 X
更改脱扣器的显示语言 X
测试模式 断路器开路测试 X
高级测试 - 功能(需具有许可证) X
查看断路器信息   X
实时数据   X
事件摘要 脱扣事件,详细信息 10
报警事件,详细信息 10
总可用事件数 200
实时时钟 X
脱扣/报警事件波形(需具有许可证) X

注:

* PXR20支持通讯远程设置的项目有:长延迟热记忆使能/禁止, 接地保护类型, 中性线保护等级,短延迟保护类型(flat/i2t),通讯相关设置。

* 全部支持重置 LED
